Description du produit

Informations de base.

Modèle no.

Personnalisé

Condition

Nouveau

Source d'énergie

Électrique

Note automatique

Automatique

Taper

Équipement d'acier

Certification

ISO, CE, CCS

Capacité

2-40 T / HT

Sélectionner

Conception

Socle

Installer

Guide ou ingénieur

Paquet de transport

Récipient

Spécification

entier

Marque déposée

SDSD

Origine

Shandong, Chine

Code HS

84742090

Capacité de production

500 / an

Emballage et livraison

Taille de l'emballage

570,00 cm * 210,00 cm * 220,00 cm

Poids brut

14500.000kg

Description du produit

Équipement d'écran de batterie de 200 tph mines d'or - usine de concassage et de dépistage complet pour le traitement du minerai

Chapitre 1 Aperçu
1..Design Base
Sand Gold Mine Mine Minese Scheme de conception Schéma de
conception. Principes de conception
(1). Adopter la technologie et l'équipement matures, la disposition globale de l'équipement de mine d'or est raisonnable, pour obtenir une correspondance raisonnable.
(2). Dans la prémisse de répondre aux exigences technologiques, les matériaux résistants à l'usure doivent être utilisés autant que possible, et le principe d'un fonctionnement stable et fiable, d'un fonctionnement simple et d'une maintenance pratique de l'équipement doit être considéré comme principe.
3. Échelle de conception
L'équipement en or est de 200 t / h, en utilisant l'unité d'or de type tambour.

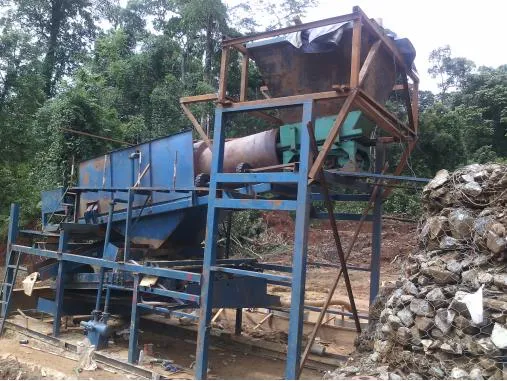

200 tph équipement d'écran

G ancien processus de sélection
de l'or granulaire, de l'or en flocons et de l'or capillaire ont été récupérés par le concentrateur d'or dans la séparation de la gravité.
1. Processus de conception
Processus de sélection de l'or Mue, dépistage, lavage, enrichissement, décharge de queue, son processus est le suivant: La conception du processus de traitement de l'or est: le matériau du minerai par le chargeur sur le plateau de sable d'alimentation, à travers le réservoir de lavage de pistolet à eau haute pression dans l'écran de classification du tambour, plus de 2 cm de matériau de minerai de 2 cm lavé après aller. 2 ~ 0,6 cm de matériaux minéraux dans l'écran de classification après le nettoyage dans les grandes particules d'équipement doré pour sélectionner de grandes particules, 0,6 cm sous les matériaux minéraux dans la machine à laver automatique, la machine à laver automatique pour éliminer l'eau de boue, le sable léger, dans la machine de tri en or pour la sélection, et enfin dans le lit secoué plus de sélection.
2. Les principaux indices techniques de la conception de traitement des minéraux de l'équipement Sargent
3. La quantité de minerai brut en or placer est de 200t / h
4. Le taux de récupération est à 90%

C HAPTER 2 La sélection des équipements principaux de l'équipement Sargent
1. Principes de sélection des équipements principaux
2. La sélection de l'équipement Sargent nécessite une efficacité élevée, une économie d'énergie, un fonctionnement fiable et un fonctionnement facile.
3. Lors de la sélection et de la détermination des spécifications de l'équipement en or de sable, le modèle d'équipement doit être unifié par le public, afin de réduire le type et la quantité de pièces de rechange.
4. Équipement d'ingénierie principale
Cet équipement est composé d'un cadre structurel, d'un écran à rouleau, d'un système de contrôle électrique, d'un système d'approvisionnement en eau, d'une machine à tri d'or centrifuge et d'autres accessoires

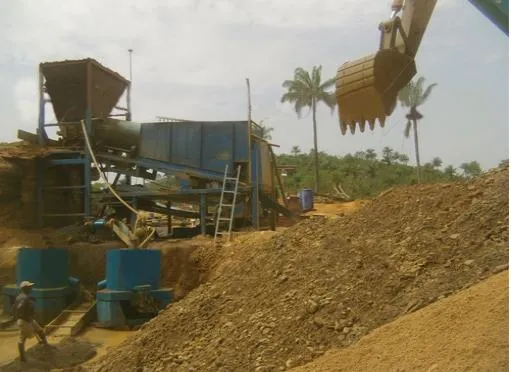

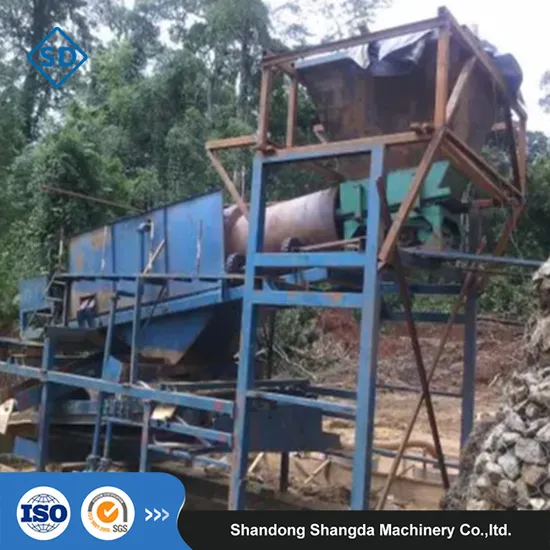

de tambour minier - usine de concassage et de dépistage

de tambour minier - usine de concassage et de dépistage

Chapitre 3 Analyse t echnique et économique du dépôt d'or de sable
a . Exploration
1. Capacité de production: 200t / h.
2. Méthode d'exploitation: l'exploration de terres.
3. Mode de drainage: drainage artésien.
BB ENEficiation
1. Capacité d'exploration de minerai brute: 200t / h ..
2. Processus technologique
Alimentation de minerai brut - Lavage de minerai - Dépistage de l'écran de rouleaux - Sélection de l'or - Fmenting
3. Indice de conception de bénéfice
Taux de récupération de la gravité: 90%.
Taux de récupération de fusion: 99%.
Le taux de récupération global était de 89,1%.
4. L'approvisionnement en eau et le drainage
La consommation d'eau de l'équipement est de 200 m3 / h
d'eau sélectionnée 80m³ / h.
5. Alimentation
Mode d'alimentation électrique: Générateur
Capacité de travail totale: 150 kW.
6. L'équipement nécessite du personnel
3 travailleurs miniers, sélectionnez 1, fonderie 1, gestion 1.

Chapitre 4. Environnement de travail
1. plage appropriée de l'environnement de la machine: la température estivale n'est pas supérieure à 45 degrés Celsius, la température hivernale n'est pas inférieure à -10 degrés Celsius.
2. Exigences minérales: Cet équipement convient à plus de mines de boue
3. L'équipement en or de sable est équipé d'un système d'éclairage nocturne, adapté à un fonctionnement tout temps et à un fonctionnement continu .
Sélection de l'or :
La machine adopte une machine à lavage et de tri d'or automatique pour surmonter la goulotte fixe du phénomène de durcissement durcissant, améliore considérablement le taux de récupération de l'or, le rythme de la récupération, le cycle du cycle, le cycle de quatre heures, le taux mineur du taux de référence est plus que 90 heures, le taux de minerai est plus que 90 heures. Cette machine présente les avantages d'une structure compacte, d'un poids léger, d'une petite altitude d'installation, d'un fonctionnement simple, d'un travail fiable et d'une maintenance facile.

La fonction principale de la machine à laver automatique
élimine davantage l'eau de boue, séparez le sable léger et laisse les minéraux lourds dans la machine à laver automatique

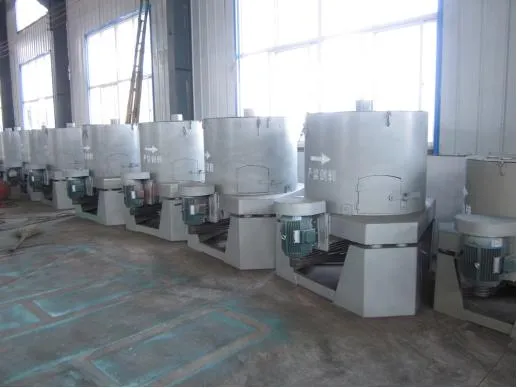

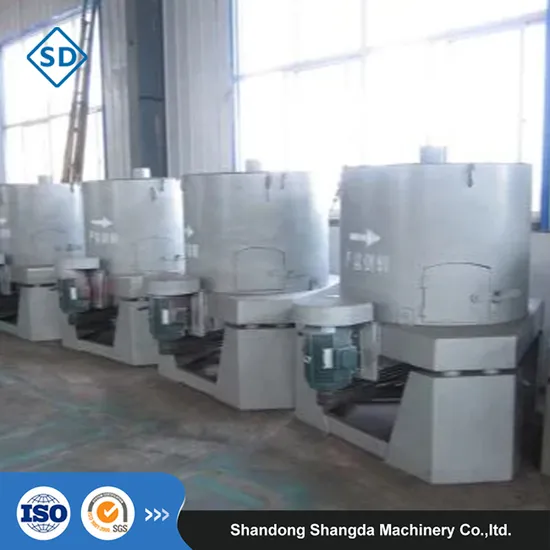

la fonction principale de la machine de sélection de l'or
, cet équipement est un équipement de bénéfice de la gravité, principalement utilisé pour la récupération de l'or monomère dans le sable d'or et les mines d'or veineux, est le meilleur équipement pour améliorer la récupération de l'or.

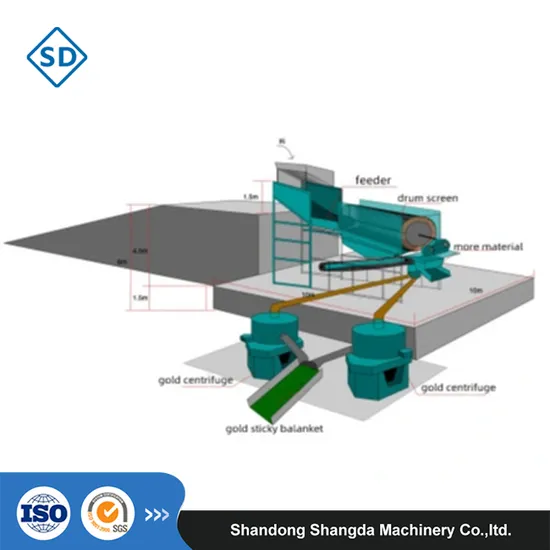

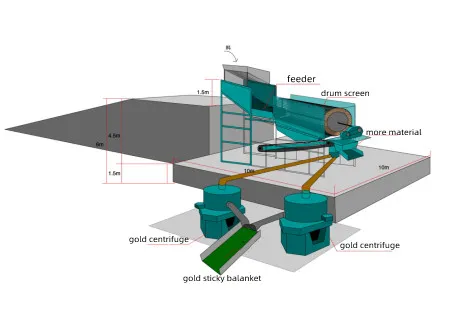

G Image 3D de l' 200 tph équipement d'écran de tambour de mine d'or - Full

200 tph équipement d'écran de tambour de mine d'or - Full

Article	Modèle	Qté	Pouvoir	Mark
Nourrir une grande table de sable	6 * 4,2 * 0,75 m	1	/	/
Soutien	8 * 3,8 * 4,5 m	1	/	/
Seat	8 * 0,7 m	2	/	/
Trémie	3 * 4 * 2,5 m	1	/	infoucher
Chute	4 * 0,9 m	2	/	/
Écran de tambour	8 * 2,2 m φ1.5	1	11 kW	/
Sélecteur de lavage automatique	4,5 * 1,35 m	2	2,2 kW	Inclure deux ceintures
Classificateur d'or	80	2	un 11kw	/
contrôle et câble	/	1	/
Pompe	22 kW	2	22 kW	pour le classificateur
Pompe	22 kW	2	22 kW	pour l'écran de tambour et le sélecteur
route de l'eau	/	1	/	Inclure de nombreux torche d'eau
échelle de travail	/	1	/	/
structure des matériaux	/	/	/	H en acier, tube carré
Cross-connecting Hopper	/	/	/	Acier de 6 mm
